• Uchwyty do mocowania przewodów hydraulicznych

    Obejmy montażowe do rur i przewodów są ważnym komponentem układów hydraulicznych oraz instalacji przemysłowych. Pozwalają one nie tylko poprawnie zamocować przewody, ale spełniają też wiele istotnych funkcji związanych z niezawodnością oraz bezpieczeństwem użytkowania całej instalacji.

Uchwyty do mocowania przewodów – zastosowania

Przewody montowane są w wielu instalacjach spełniających różne funkcje, dlatego gama rozwiązań służących do prawidłowego rozlokowania linii jest raczej szeroka. W zależności od potrzeby można dobrać uchwyty montażowe spełniające konkretne wymogi. Właściwie wykorzystane obejmy montażowe wpływają na niezawodność instalacji oraz co ważniejsze, bezpieczeństwo użytkowników. W przypadku awarii przewodu odpowiedni uchwyt montażowy stanowi zabezpieczenie np. przed niekontrolowanym ruchem elastycznego odcinka. Przegląd oraz ewentualna wymiana obejm stosowanych w już istniejących układach, jest bardzo ważna z punktu widzenia bezpieczeństwa załogi zakładu.

Obejmy do przewodów - wybór

Uchwyt do rur spełni swoją funkcję najlepiej wtedy, gdy będzie właściwie dobrany. Tworząc naszą ofertę zwracamy szczególną uwagę na jakość wyrobów, jest ona przecież gwarancją długiego użytkowania, a co za tym idzie korzyści z zakupu. Niemniej ważny jest jednak wybór właściwego rozwiązania.

W pierwszej kolejności należy zastanowić się nad typem oraz parametrami mocowania. W tym celu analizujemy przede wszystkim:

  • temperaturę aplikacji,
  • siły działające na przewód - uchwyt musi przecież utrzymać przewody, które poddane są dużym obciążeniom. W celu poprawy właściwości mocowania zastosować można uchwyty serii ciężkiej,
  • materiał z jakiego został wykonany przewód,
  • drgania - tu sytuacja jest trochę trudniejsza, ponieważ odpowiednio należy dobrać miejsce montażu uchwytu. Warto zauważyć, że drgania mogą doprowadzić do uszkodzenia połączeń przewodów. Właściwie zastosowana obejma zapobiega powstawaniu nadmiernych drgań,
  • ruch poszczególnych elementów,
  • kontakt z wykorzystywanym medium - materiał, z którego został wykonany uchwyt powinien być odporny na substancje przepływającą w przewodach. Jest to ważne, gdy występuje ryzyko wycieku,
  • czy wpływ warunków zewnętrznych.

Na tym etapie warto też zastanowić się nad sposobem mocowania obejmy, ułatwi to budowę układu oraz jego późniejszy serwis. Dostępnych jest wiele rozwiązań, które pozwalają skutecznie przytwierdzić obejmę. Wybrać można np. montaż na śruby, podstawy do spawania czy ułatwiające modyfikację układu szyny montażowe.

Określenie rozmiaru uchwytu do przewodów hydraulicznych

Po doborze odpowiedniego rozwiązania koniecznie trzeba określić właściwy rozmiar obejmy. W przypadku uchwytów od rur nie jest to zbytnim problemem, po prostu stosuje się dedykowany rozmiar do danej średnicy. W przypadku montażu rur obejmami z serii DIN 3015, wystarczy dobrać uchwyt o tym samym rozmiarze nominalnym co rura.

Dla przewodów elastycznych sytuacja ma się inaczej, gdyż stosunkowo łatwo można uszkodzić wąż. Warto jest wtedy ponownie określić wymogi dla danego zastosowania i wybrać bardziej wyspecjalizowany system lub rozwiązanie kompromisowe. Montując przewód, na który nie działają skrajne siły warto dobrać "luźniejszy" uchwyt. Zabezpieczy to odcinek gumowy przed nadmiernym naciskiem.

W firmie Euroflex zapewniamy pomoc w dostosowaniu produktu do potrzeb konkretnej aplikacji, dzięki temu możliwe jest osiągnięcie większych korzyści przez naszych klientów.

Uchwyty do rur DIN 3015

Obejmy montażowe według DIN 3015 są obecnie najczęściej stosowane do mocowania przewodów w hydraulice siłowej. W podstawowej wersji dostosowano je do przewodów sztywnych, choć spotyka się również uchwyty dopasowane lepiej do przewodów elastycznych. Niektóre konstrukcje uchwytów montażowych w celu zabezpieczenia przewodów posiadają gładką powierzchnię w środku lub są wyposażone w dodatkowe gumowe wkładki. Rozwiązania te chronią przewody elastyczne przed uszkodzeniami, które wynikają ze zbyt dużej siły nacisku obejmy.

Obejmy DIN 3015 – seria lekka, ciężka i podwójna

Uchwyty do rur DIN 3015 występują w trzech seriach, z których najczęściej spotykana jest seria lekka oraz podwójna.

Porównanie pojedynczego uchwytu do rur z podwójnym uchwytem hydraulicznym

Wybór pomiędzy uchwytami pojedynczymi i podwójnymi uzależniony jest od ilości przewodów, które mają być zamontowane. Wymiary oraz parametry omawianych obejm zostały opisane w różnych częściach niemieckiego standardu:

  • część 1 normy DIN 3015 stawia wymogi dla pojedynczych uchwytów do rur o lekkiej konstrukcji,
  • część 2 normy DIN 3015 zawiera wymogi dla uchwytów serii podwójnej.

Warto zauważyć, że w zdecydowanej większości przypadków zastosowanie obejmy serii lekkiej czy podwójnej jest wystarczające.

Wybór uchwytów do przewodów serii ciężkiej

Wzmocnione uchwyty do rur stosuje się w szczególnych przypadkach, gdzie potrzebne jest bardzo solidne zamocowanie przewodów. Wymogi dla uchwytów serii ciężkiej formułuje część 3 normy DIN 3015.

W stosunku do pozostałych seria ciężka charakteryzuje się znacząco wzmocnioną konstrukcją. Doskonale widać to na poniższym zdjęciu.

porównanie uchwytu do rur serii ciężkiej z uchwytem lekkim o tym samym rozmiarze

Obejmy do rur wytrzymujące większe obciążenia umożliwiają zmniejszenie punktów, w których dany przewód musi być przymocowany. Zastosowanie obejm serii ciężkiej może więc uprościć mocowanie przewodów, przez co możliwa jest dodatkowa optymalizacja.

Uchwyty do przewodów – materiały

Obejmy DIN3015 są najczęściej wykonywane z polipropylenu. Większość producentów wykorzystuje w tym celu tworzywo o kolorze zielonym. Uchwyty wykonane z polipropylenu są pierwszym wyborem dla aplikacji nieposiadających specyficznych wymogów. Uchwyty polipropylenowe sprawdzają się jednak w większości zastosowań.

W celu zapewnienia większej wytrzymałości do produkcji uchwytów można zastosować również poliamid. Materiał ten jest znacznie twardszy od polipropylenu, przez co możliwe jest solidniejsze zamocowanie przewodu. Uchwyty poliamidowe zapewniają większą siłę mocowania rury hydraulicznej w stosunku do obejm polipropylenowych. W pewnym zakresie rozszerza to ich zastosowanie. Charakteryzują się również większą odpornością na oleje mineralne.

Do aplikacji narażonych na wysokie temperatury stosuje się obejmy aluminiowe. Dopuszczalne temperatury dla tego typu uchwytów sięgają nawet 300° C. Aluminiowe uchwyty do rur zapewniają również wysoką siłę mocowania

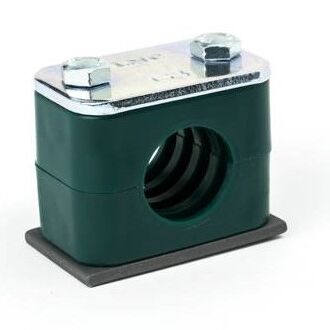

Uchwyt do przewodów hydraulicznych z polipropylenu
Uchwyt polipropylenowy

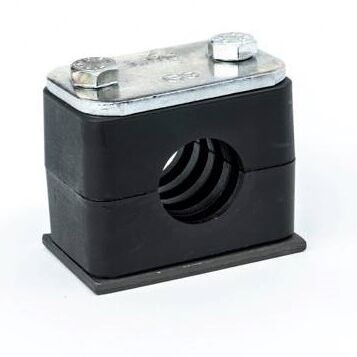

poliamidowy uchwyt do mocowania rur precyzyjnych
Uchwyt poliamidowy

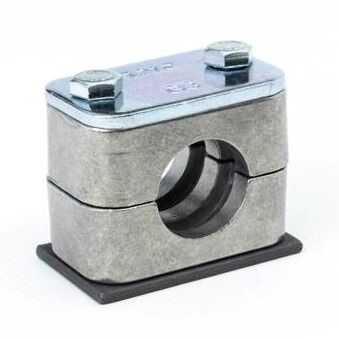

Aluminiowy uchwyt do mocowania przewodów hydraulicznych
Uchwyt aluminiowy

System montażowy DIN 3015

Najważniejszą cechą systemu montażowego DIN 3015, są duże możliwości oraz łatwość z jaką można rozplanować rozlokowanie linii hydraulicznych czy przemysłowych. Przewody mogą być montowane na różne sposoby. Najczęściej wykorzystuje się uchwyty wyposażone w podstawy przeznaczone do spawania. Wykonane są one ze stali o wysokiej podatności na spawanie.

Duże możliwości rozlokowania uchwytów daje wykorzystanie specjalnych szyn montażowych oraz przeznaczonych do nich nakrętek. Rozwiązanie to sprawdza się wtedy, gdy konieczne jest przesunięcie rur w celu dostępu do innych części maszyny. Szyny montażowe do uchwytów hydraulicznych ułatwiają serwis maszyn. W sytuacji, gdy przewody utrudniają dostęp do pozostałych części układu, przesunięcie całej linii dzięki szynie jest dużym udogodnieniem.

Inną opcją zamocowania obejm jest wykorzystanie podstaw przykręcanych na śrubach.

Montaż uchwytów do przewodu z wykorzystaniem podstawy spawanej, podstawy przykręcanej oraz szyn montażowych
Z lewej: uchwyt z podstawą do spawania. W środku z podstawą do przykręcania. Z prawej montaż na szynie.

Ważną zaletą systemu DIN 3015 jest też możliwość montowania wielu uchwytów na jednej podstawie. W tym celu stosuje się różne typy śrub, podkładek i oczywiście podstaw.



Obejmy DIN 3015 piętrowe

Uchwyty do przewodów - podsumowanie

Uchwyty do przewodów mają szczególne znaczenie dla bezpieczeństwa, niezawodności, a także ułatwiają serwis i budowę układów hydraulicznych i przemysłowych. Istnieją różne rozwiązania do zamocowania, rozlokowania i zabezpieczenia przewodów hydraulicznych.

System obejm do mocowania przewodów DIN 3015 pozwala na:

  • bardzo solidne zamocowanie przewodów,
  • różne sposoby rozłożenia linii (montaż pojedynczy, podwójny, piętrowy, ...),
  • łatwą wymianę uszkodzonych komponentów/przewodów,
  • szybką modyfikację typów uchwytu lub materiałów, z których zostały wykonane,
  • łatwiejszy serwis układów, dzięki np. montażowi uchwytów na szynach,
  • powtórne wykorzystanie zdemontowanych obejm.

W ofercie firmy Euroflex posiadamy również inne rozwiązania do zamocowania przewodów.

Osłony spiralne pozwalają zabezpieczyć i poprowadzić całe wiązki przewodów hydraulicznych. Doskonale nadają się również do kabli elektrycznych.

Jak zamawiać uchwyty do mocowania przewodów

Obejmy do rur stanowią część naszej oferty ważną z punktu widzenia producentów układów hydraulicznych, jak również ich użytkowników. Udzielamy pełnej pomocy w zakresie doboru najlepszego rozwiązania w danej sytuacji.

Potrzebujesz rozszerzyć ofertę Twojego sklepu o uchwyty do mocowania przewodów?

Prowadzimy sprzedaż hurtową komponentów do mocowania przewodów. Oferujemy naszym klientom sprawdzone produkty oraz atrakcyjne ceny.

Zapewniamy dostęp do informacji, odnośnie najlepiej rotujących produktów. Jest to przydatne z punktu widzenia rozsądnego rozwoju oferty. Realizujemy szybko również dostawy niestandardowych podzespołów zamawianych dla konkretnych klientów.

Pomagamy w wyborze najlepszego systemu zamocowań przewodów dla konkretnego układu

Udzielamy naszym klientom wsparcie w dostosowaniu najlepszych metod zamocowań w budowanych układach. Zapewniamy szczegółowe informacje techniczne dotyczące oferowanych podzespołów.

Naszym celem jest rozwiązanie konkretnego problemu, tak żeby możliwa była optymalizacji procesu budowy konkretnego układu. Uwarunkowania techniczne produktów do mocowania przewodów pozwalają uzyskać te same rezultaty na różne sposoby. Stosują przykładowo obejmę o większej sile trzymania rury można ograniczyć wymaganą ilość punktów zamocowania.

Zachęcamy do kontaktu już na etapie projektu konkretnego układu.

Oferujemy elementy uchwytów do rur potrzebne w utrzymaniu maszyn w ruchu.

Dobieramy uchwyty do rur potrzebne do naprawy funkcjonujących maszyn. Dostarczamy z naszego magazynu nowe rozwiązania lub komponenty potrzebne do naprawy uszkodzonych zamocowań. Oferowane uchwyty do rur są komponentami znormalizowanymi, dlatego możliwa jest wymiana poszczególnych elementów.

Zapraszamy do naszego biura sprzedaży w celu identyfikacji komponentów. Zachęcamy również do przesłania zdjęć oraz wymiarów poszukiwanego produktu – możemy dobrać rozwiązanie zdalnie.

Zapraszamy do kontaktu.
